XZ-EG03 RFID顶装通道门禁

XZ-EG03 RFID顶装通道门禁

XZ-EG03 RFID顶装通道门禁
XZ-EG03 RFID顶装通道门禁
XZ-EG03 RFID顶装通道门禁
XZ-EG03 RFID顶装通道门禁

XZ-EG03 RFID顶装通道门禁

产品介绍:

高性能的UHF超高频电子标签一体机,完全自主知识产权设计,结合专有的高效信号处理算法,在保持物体移动监测的同时,实现对电子标签的快速读写处理,可广泛应用于物流、资产管理、门禁系统、仓储及生产过程控制等多种无线射频识别(RFID)系统。

技术参数

物理参数

尺寸

500(长)*500(宽)*45(高)mm

外壳材料

亚克力+钣金

电源

DC9V~30V(功率容量不小于60W)

UHF RFID

协议

ISO/IEC18000-6C / IEC18000-6B /EPC C1Gen2

频率

GB,920MHz~925MHz、GB,840MHz~845MHz、FCC,902MHz~928MHz、ETSI,865MHz~868MHz 、JP,916MHz~920MHz可选

输出功率

0-33dBm 可调

外部接口

TCP/IP、RS232与RS485(二选一)、选配WIFI/蓝牙、4G等多种用户接口

工作模式

广谱调频(FHSS)或定频,可软件设置

读写卡距离

读取距离0-10m(与标签有关)

天线

12dbi圆极化天线

工作环境

工作温度

-20°C - +70°C

存储温度

-30°C - +80°C

大气压力

86kPa~108kPa

湿度

5%-90% RH 无凝露

支持

文档

Demo软件;API;开发指导和用户手册

接口说明

1

继电器1输出端口  OUT-R1

2

继电器1输出端口  OUT-L1

3

继电器2输出端口  OUT-R2

4

继电器2输出端口  OUT-R2

5

光耦1外部信号输入正极  IO-IN1

6

光耦2外部信号输入正极  IO-IN2

7

光耦外部信号输入负极  IO-GND

8

RS485A信号  RS485-A

9

RS485B信号  RS485-B

10

地  GND

11

WG  韦根输出信号0

12

WG  韦根输出信号1

屏蔽

屏蔽  屏蔽层

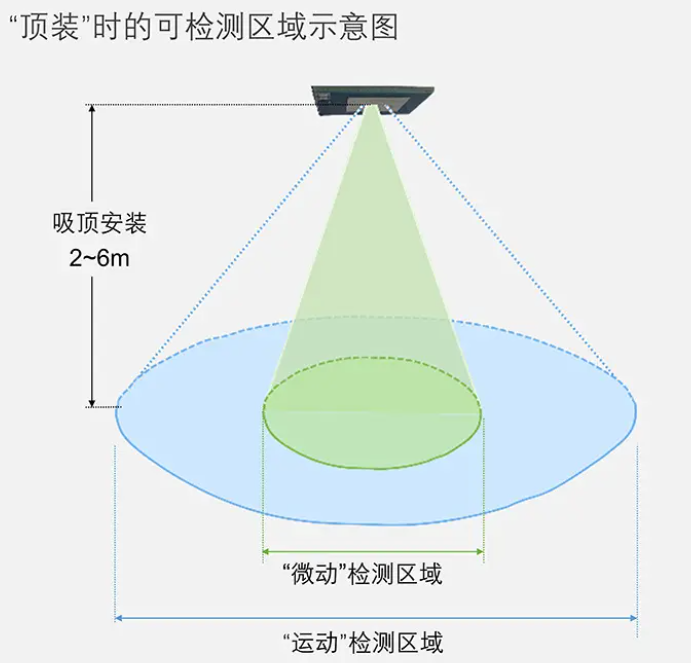

雷达功能

探测目标类型

静止及运动的目标(单人)

天线增溢

5dBi

频率范围

60GHz - 64GHz

探测距离

0.8m-3m,可调

波束宽度

方位角FOV:+/- 60 deg;俯仰角FOV:+/- 60 deg;

数据刷新率

≤200ms

1742005184869841.1742005154714836.

1.产品图片

1742005110111451.

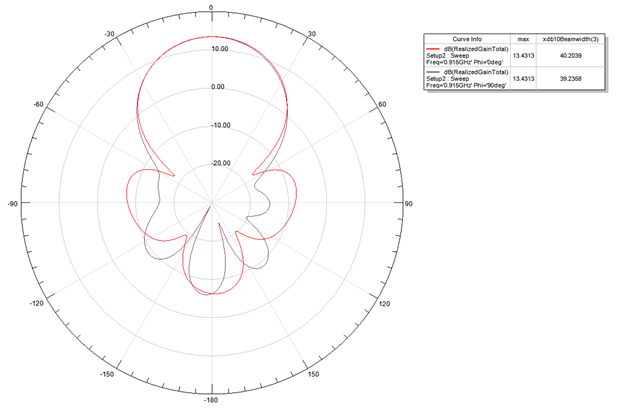

2.参考方向图

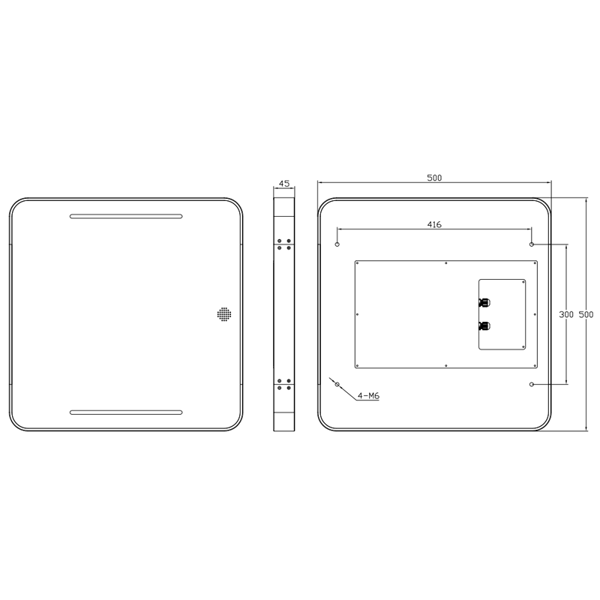

3.尺寸图:

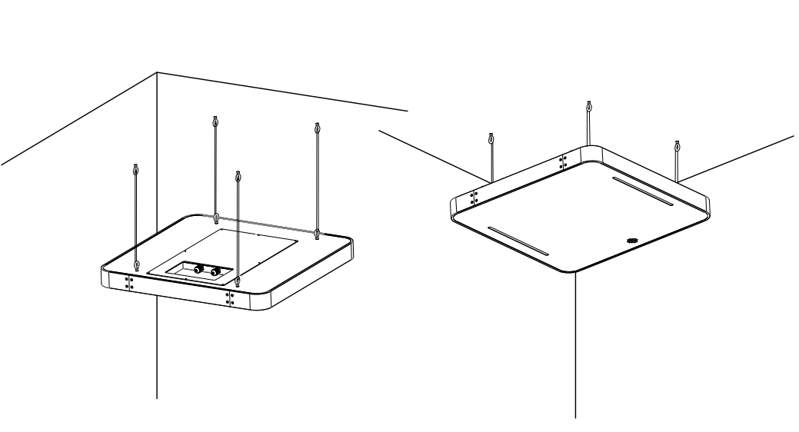

4.现场安装示意图
