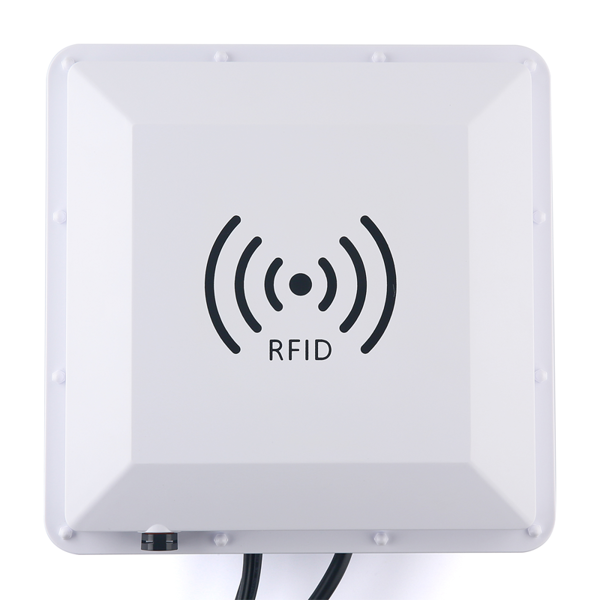

XZ-R9009 9dBi RFID一体式读写器
空口协议 | EPC C1G2、ISO18000-6B/ C、GB/T29768-2013/GJB7377.1-2011(可选配) |
私有协议 | 支持国内外各厂商温度、湿度、发光等标签空口协议(可定制) |
通讯接口 | 以太网,RS-232, RS -485,韦根 |
工作模式 | 定频/跳频可选 |
I/O接 口 | 2 路光耦输入、2 路继电器输出(驱动能力:直流 30V/1A,交流125V/ 0.75A) |
功能特点 | 支持密集型读取、支持天线驻波检测功率、支持固件在线升级、支持标签过滤、支持RSSI: 可感知信号的强度 |
工作频率 | GB,9 20MHz~ 925MHz 、 840MHz~ 845MHz; FCC,902MHz~928MHz; ETSI, 865MHz~868MHz; JP,916MHz~920MHz |
RF 输出功率 | 33dBm 土1dBm (MAX) |
输出功率调节 | 1dB步进 |
接收灵敏度 | ≥-79dBm |
标签RSSI | 支持 |
信用占用宽带 | <200KHz |
频率稳定度 | ≤土 20ppm |
读写距离 | 0~20m(与发射功率、天线类型、标签类型和应用环境等因素有关) |
写入距离 | 0~10m(与发射功率、天线类型、标签类型和应用环境等因素有关) |
标签识别速度 | >1000次/3秒 |
网络接口通信速率 | 10M/100M自适应 |
RS 232接口 | 波特率支持 9600、19200 、115200(默认)、460800可选 |
以太网接口 | 0M/100 M自适应 |
天线 | 9dbi 圆极化天线 |
设备供电 | DC 5V~24V |
工作功耗 | 10W(输出功率33d Bm) |
工作温度 | -20°C~+70°C |
储存温度 | -40°C~+85°C |
工作湿度 | 0%~ 95% RH无冷凝 |
尺寸 | 256mm x 256mm X89.7mm |
重量 | 2.1kg |
外壳材料 | 工程塑料 |
防护等级 | IP68 |
线端标示 |
引脚定义 |
描述 |
1 | OUT_Rl | 继电器 1 输出 R 端控制信号 |
2 | OUT _Ll | 继电器 1 输出 L 端控制信号 |
3 | OUT _R2 | 继电器 2 输出 R 端控制信号 |
4 | OUT _L2 | 继电器 2 输出 L 端控制信号 |
5 | IO_INl | 光耦 1 输入控制信号 |
6 | IO_IN2 | 光耦 2 输入控制信号 |
7 | IO_GND | 1/0 输入控制信号电 源负极 |
8 | RS485A | RS 485 信号 A |
9 | RS485B | RS 485 信号 B |
10 | GND | 电源负极 |
11 | VOUT | 韦根输出信号 0 |
12 | VOUT | 韦根输出信号 1 |
屏蔽 | 屏蔽 | 屏蔽线 |
