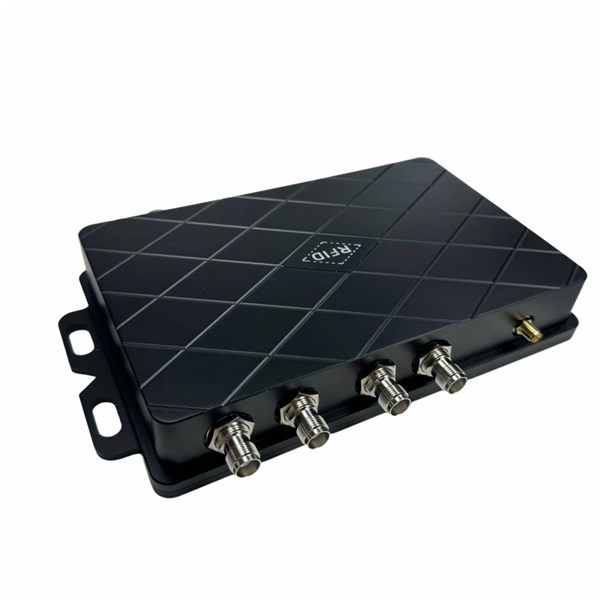

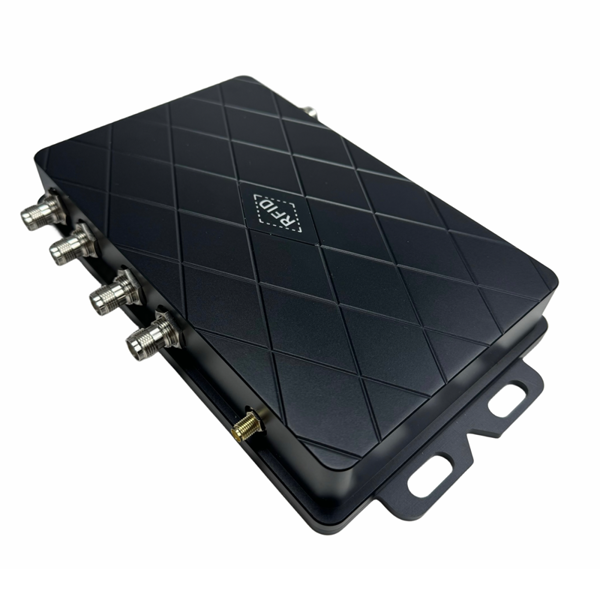

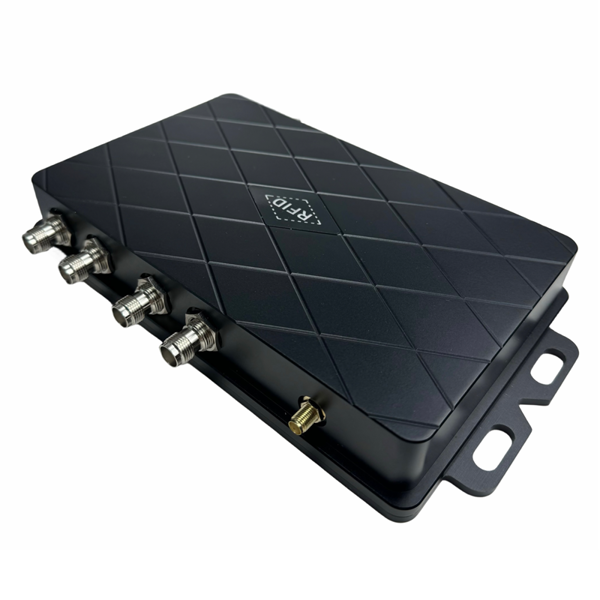

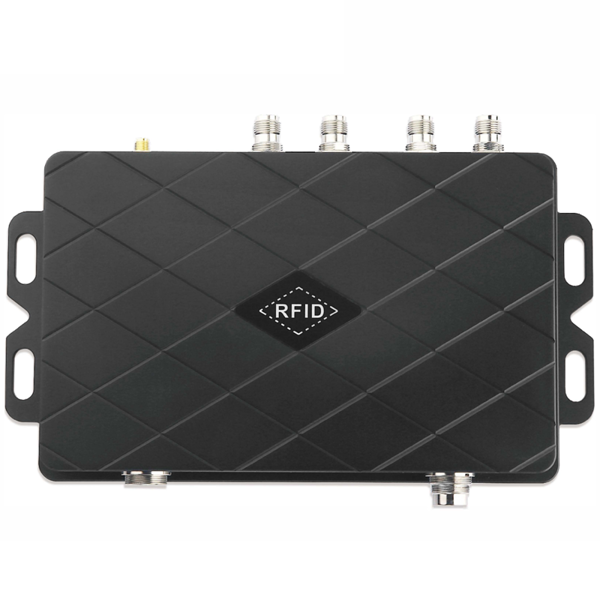

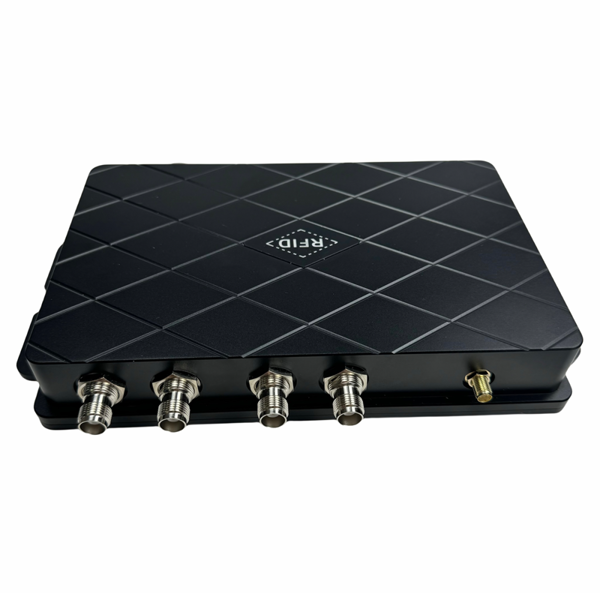

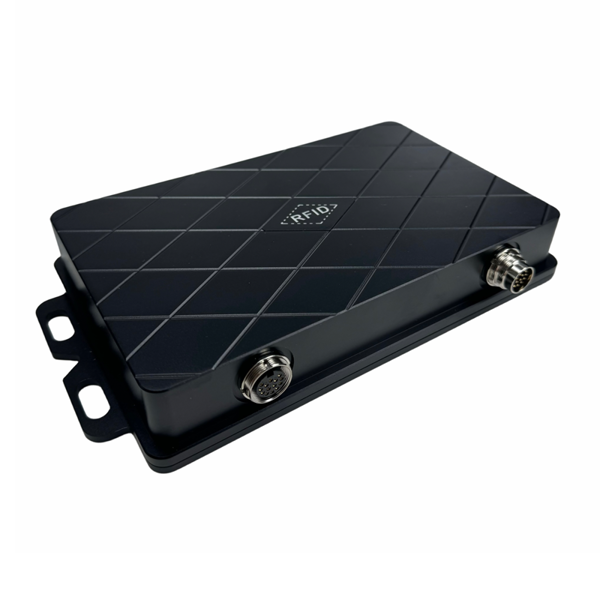

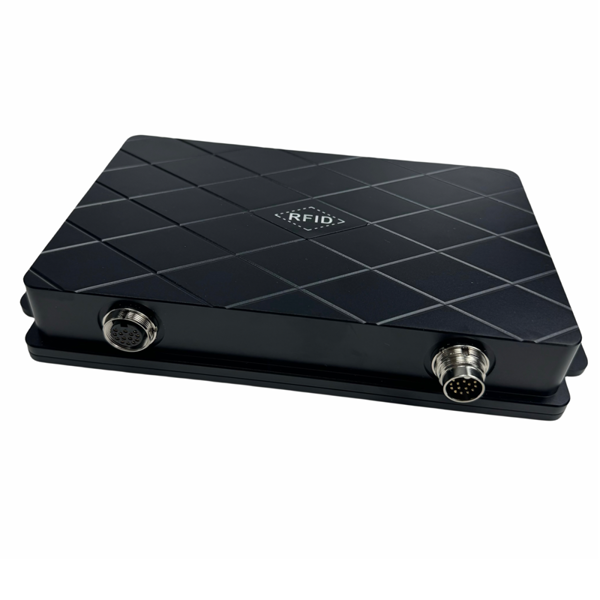

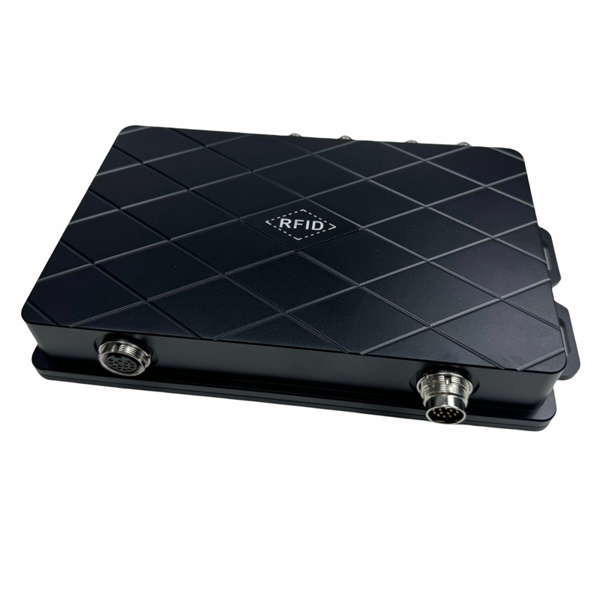

XZ-R8564 RFID叉车四通道写器

XZ-R8564 RFID叉车四通道写器

XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器
XZ-R8564 RFID叉车四通道写器

XZ-R8564 RFID叉车四通道写器

004

技术参数

主要功能

空口协议

EPC C1G2、1S0 18000-6B/ C、GB/T29768-2013/GJB73 77.1-2011(可选配)

私有协议

支持国内外各厂商温度、湿度、发光等标签空口协议(可定制)

通讯接口

以太网,RS -232, RS-485, Wi-Fi ,蓝牙,韦根

天线端口

四路TNC天线接口

工作模式

定频/跳频可选

I/O接 口

2 路光耦输入、2 路继电器输出(驱动能力:直流 30V/1A,交流125V/ 0.75A)



功能特点

支持密集型读写、支持天线驻波检测功能、支持固件在线升级、支持标签 数据过滤、支持RSSI:可感知信号的强度

 性能参数



工作频率

GB,920MHz~ 925MHz 、 840MHz~ 845MHz; FCC,902MHz~928MHz; ETSI, 865MHz~868MHz; JP,916MHz~920MHz

RF 输出功率

33dBm 土1dBm (MAX)

输出功率调节

1dB步进

接收灵敏度

≥-79dBm

标签RSSI

支持

信用占用宽带

<200KHz

频率稳定度

≤土 20ppm

读写距离

0~ 20m(与发射功率、天线类型、标签类型和应用环境等因素有关)

写入距离

0~ 10m(与发射功率、天线类型、标签类型和应用环境等因素有关)

标签识别速度

>1000次/3秒

网络接口通信速率

10M/100M自适应

RS 232接口

波特率支持 9600、19200 、115200(默认)、460800可选

以太网接口

0M/ 100M自适应

蓝牙/WiFi

蓝牙:BLES.1 主从—体、主频48MHz, 32位 ARM Cortex M3内核

WiFi: 2.4 GHz 802 .ll b / g/ n 无线标准

 电源参数

设备供电

DC 5V~24V (60W)

工作功耗

10W(输出功率33d Bm)

环境参数

工作温度

-20℃~ +70℃

储存温度

-40℃~ +85℃

工作湿度

10% ~ 95% RH 无冷凝

物理参数

尺寸

241mmx 135mm X36mm

重量

1.1kg

外壳材料

防护等级

IP68

接口示意图

003





线端标示



引脚定义



描述

1

OUT_Rl

继电器 1 输出 R 端控制信号

2

OUT _Ll

继电器 1 输出 L 端控制信号

3

OUT _R2

继电器 2 输出 R 端控制信号

4

OUT _L2

继电器 2 输出 L 端控制信号

5

IO_INl

光耦 1 输入控制信号

6

IO_IN2

光耦 2 输入控制信号

7

IO_GND

1/0 输入控制信号电 源负极

8

RS485A

RS 485 信号 A

9

RS485B

RS 485 信号 B

10

GND

电源负极

11

VOUT

韦根输出信号 0

12

VOUT

韦根输出信号 1



1741857409624723


产品尺寸(单位:mm)
