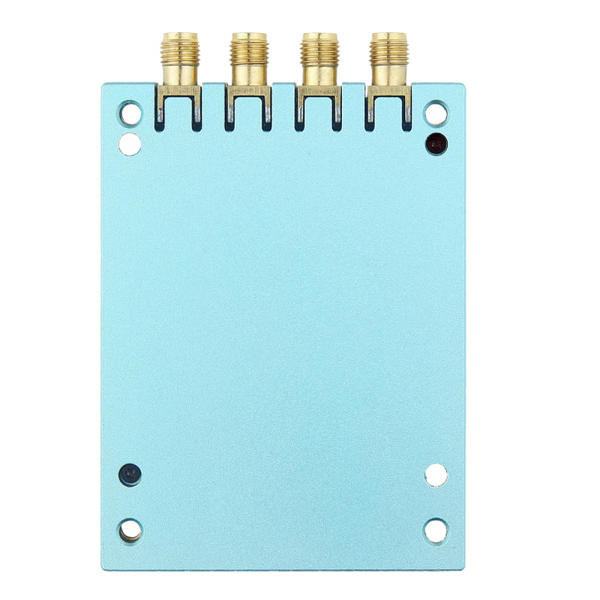

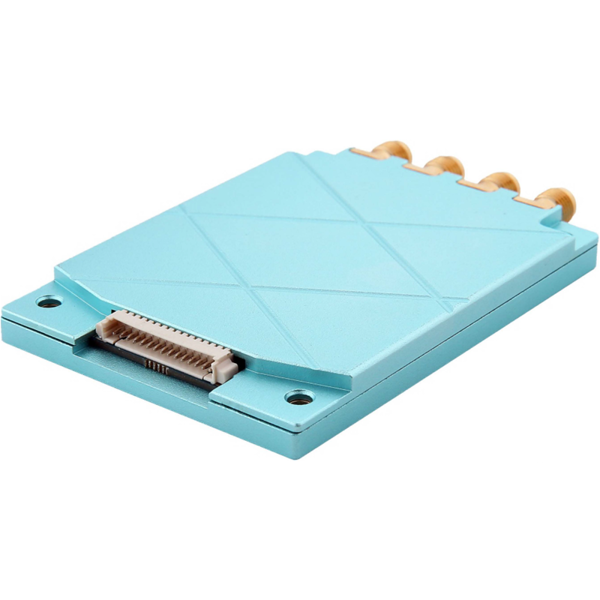

XZ-M04 RFID四通道模块

外壳材料

铝

防护等级

IP55

供电电压(VCC)

+5V~17V

端口输出最大功率

33dBm

工作温度

－20°C~ +10°C

存储温度

－40°C~ +55°C

工作湿度

10% ~ 95% RH 无冷凝

供电电压(DC)

4.2

5

12

V

供电电流(DC)

输出34dBm（跳频读卡模式）

0.58

A

输出30dBm（跳频读卡模式）

0.42

A

供电电流(DC)

输出33dBm（跳频读卡模式）

1.6

A

输出30dBm（跳频读卡模式）

1.0

A

供电电源

5V~17V

功耗

8W@+33dBm

天线接口

四路 SMA 天线接口（母头）

接收灵敏度

≤-79dBm

通讯接口

TTL Uart 接口

   空口协议

ISO 18000-6C/ 6B、EPC C1G2 GB/T 29768-2013（可选） GJB 7377.1-2011/7377.1-2018A 各种温湿度标签协议

RF 端口输出功率

33dBm 土1dB

工作模式

定频或跳频可选

前向调制方式

PR-ASK 、DSB-ASK

解码

FMO, Miller2/4/8

基带速率

40k、160k 、320k 、400k

信道占用带宽

<200KHz

读卡速率

>400次／秒

多标签处理能力

600 张／3秒

散热方式

外置散热片空气冷却

主要功能

支持在线固件升级、标签数据过滤、RSSI 过滤、天线驻波检测、自动空闲
