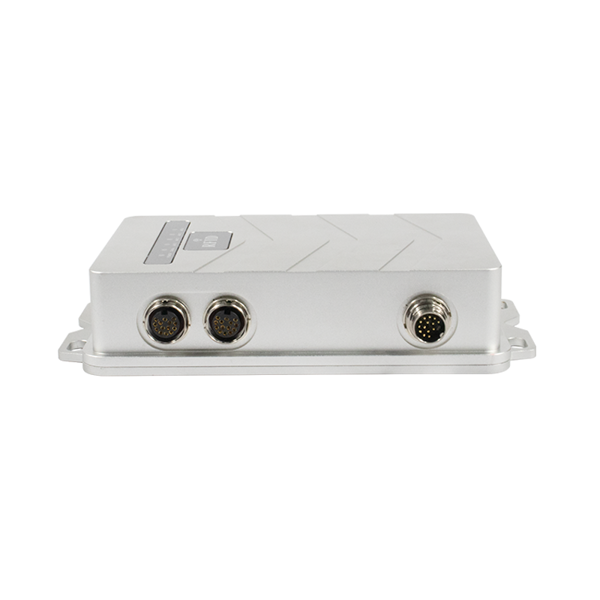

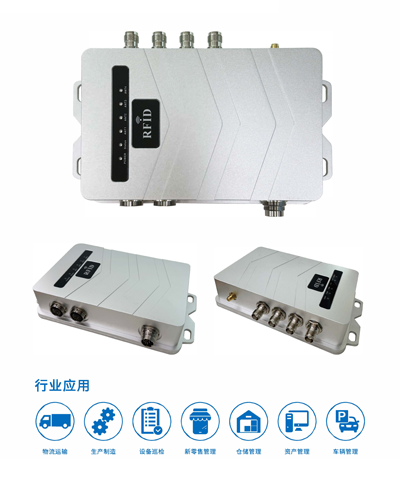

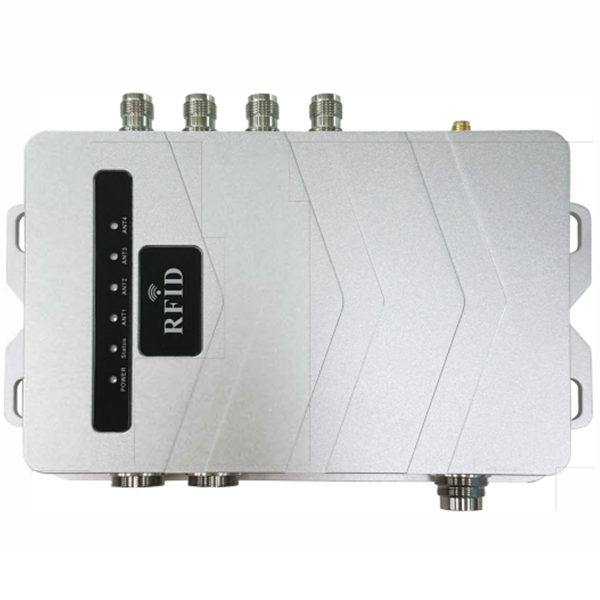

XZ-R8564S RFID叉车四通道写器

XZ-R8564S RFID叉车四通道写器

XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器
XZ-R8564S RFID叉车四通道写器

XZ-R8564S RFID叉车四通道写器


技术参数

主要功能

操作系统

Android 8.0

空口协议

EPC C1G2、1S0 18000-6B/ C、GB/T29768-2013/GJB73 77.1-2011(可选配)

私有协议

支持国内外各厂商温度、湿度、发光等标签空口协议(可定制)

通讯接口

以太网,RS-232, RS-485, USB Host&Device, Wi-Fi ,蓝牙,韦根

天线端口

四路TNC天线接口

工作模式

定频/跳频可选

显示接口

支持HDMI 1080P 高清显示接口

I/O接 口

4路光耦输入、4路继电器输出(驱动能力:直流30V/ 2A,交流125V/ 0.75A)

功能特点

支持密集型读写、支持天线驻波检测功能、支持固件在线升级、支持标签 数据过滤、支持RSSI:可感知信号的强度

 性能参数

工作频率

GB,9 20MHz~ 925MHz 、 840MHz~ 845MHz; FCC,902MHz~928MHz; ETSI, 865MHz~868MHz; JP,916M Hz~920MHz

RF 输出功率

33dBm 土1dBm (MAX)

输出功率调节

1 dB步进

接收灵敏度

≥-79dBm

标签RSSI

支持

信用占用宽带

<200KHz

频率稳定度

≤士20ppm

读写距离

0~20m(与发射功率、天线类型、标签类型和应用 环境等因素有关)

写入距离

0~10m(与发射功率、天线类型、标签类型和应用 环境等因素有关)

标签识别速度

>1000次/3秒

网络接口通信速率

10M/ 100M自适应

RS 232接口

波特率支持 9600 、19200 、115200(默认)、460800可选

以太网接口

1M/ 100M自适应

USB接口

USB2.0 全速接口

电源参数

设备供电

DC 9V~30V (60W)

工作功耗

20W(输出功率33dBm)

 环境参数

工作温度

-20°C ~ +70°C

储存温度

-40°C~ +85°C

工作湿度

10% ~ 95% RH 无冷凝

物理参数

尺寸

206mm x 120mm x 43.5mm

重量

1.1kg

外壳材料

防护等级

IP65

接口示意图


 01





线端标示



引脚定义



描述

1

OUT_Rl

继电器 1 输出 R 端控制信号

2

OUT _Ll

继电器 1 输出 L 端控制信号

3

OUT _R2

继电器 2 输出 R 端控制信号

4

OUT _L2

继电器 2 输出 L 端控制信号

5

IO_INl

光耦 1 输入控制信号

6

IO_IN2

光耦 2 输入控制信号

7

IO_GND

1/0 输入控制信号电 源负极

8

RS485A

RS 485 信号 A

9

RS485B

RS 485 信号 B

10

GND

电源负极

11

VOUT

韦根输出信号 0

12

VOUT

韦根输出信号 1


1741857409624723


产品尺寸(单位:mm)
