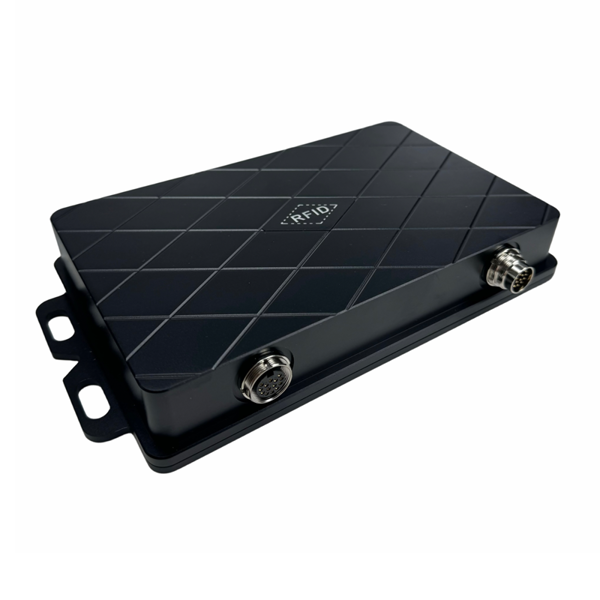

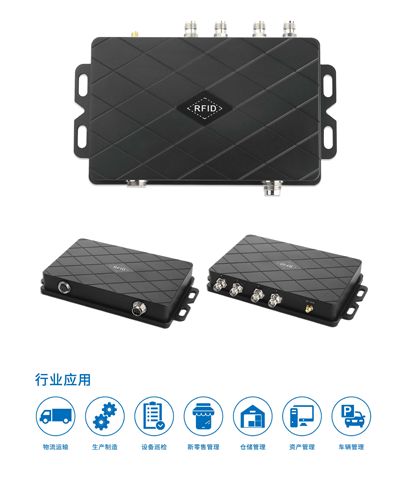

国军标协议RFID读写器

重量

1.1kg

外壳材料

铝

防护等级

IP68

私有协议

支持国内外各厂商温度、湿度、发光等标签空口协议（可定制）

通讯接口

以太网，RS-232, RS-485, Wi-Fi ，蓝牙，韦根

天线端口

四路TNC天线接口

工作模式

定频／跳频可选

I/O接口

2路光耦输入、2路继电器输出（驱动能力：直流 30V/1A，交流125V/ 0.75A)

功能特点

支持密集型读写、支持天线驻波检测功能、支持固件在线升级、支持标签数据过滤、支持RSSI:可感知信号的强度

RF 输出功率

33dBm 土1dBm (MAX)

输出功率调节

1dB步进

接收灵敏度

≥-79dBm

标签RSSI

支持

信用占用宽带

<200KHz

频率稳定度

≤土 20ppm

读写距离

0~20m（与发射功率、天线类型、标签类型和应用环境等因素有关）

写入距离

0~10m（与发射功率、天线类型、标签类型和应用环境等因素有关）

标签识别速度

>1000次／3秒

网络接口通信速率

10M/100M自适应

RS 232接口

波特率支持 9600、19200 、115200（默认）、460800可选

以太网接口

0M/100M自适应

蓝牙／WiFi

蓝牙：BLES.1 主从—体、主频48MHz, 32位 ARM Cortex M3内核

WiFi: 2.4 GHz 802 .ll b / g/ n 无线标准

工作功耗

10W（输出功率33dBm)

储存温度

－40°C~ +85°C

工作湿度

10% ~ 95% RH 无冷凝

 1

OUT_Rl

继电器 1 输出 R 端控制信号

 2

OUT _Ll

继电器 1 输出 L 端控制信号

 3

OUT _R2

继电器 2 输出 R 端控制信号

 4

OUT _L2

继电器 2 输出 L 端控制信号

 5

IO_INl

光耦 1 输入控制信号

 6

IO_IN2

光耦 2 输入控制信号

 7

IO_GND

1/0 输入控制信号电 源负极

 8

RS485A

RS 485 信号 A

 9

RS485B

RS 485 信号 B

10

GND

电源负极

11

VOUT

韦根输出信号 0

12

VOUT

韦根输出信号 1
