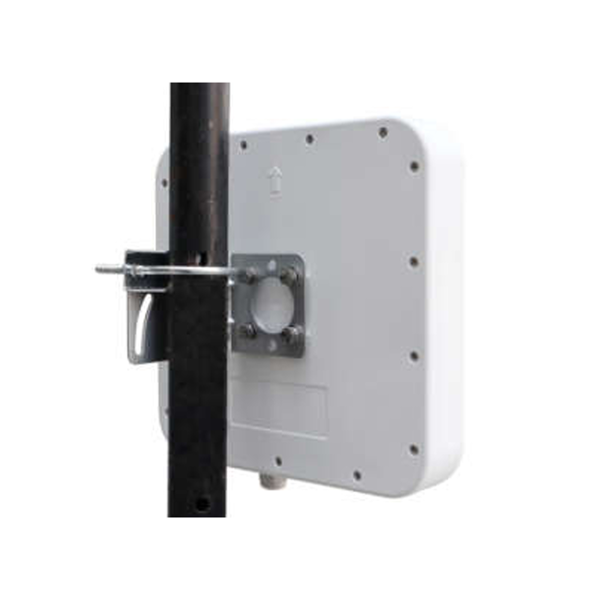

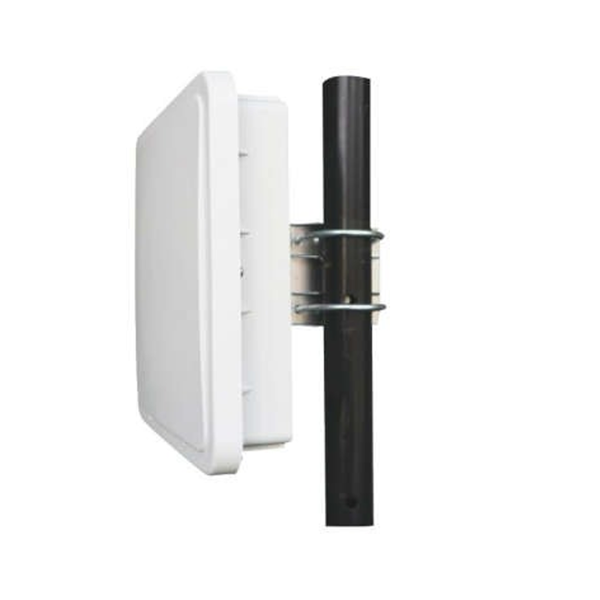

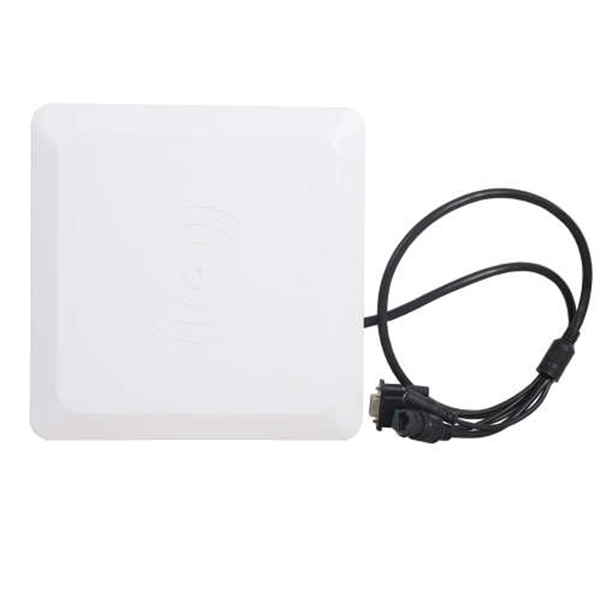

XZ-R9008 8dBi RFID一体式读写器

XZ-R9008 8dBi RFID一体式读写器

XZ-R9008 8dBi RFID一体式读写器
XZ-R9008 8dBi RFID一体式读写器
XZ-R9008 8dBi RFID一体式读写器
XZ-R9008 8dBi RFID一体式读写器
XZ-R9008 8dBi RFID一体式读写器
XZ-R9008 8dBi RFID一体式读写器

XZ-R9008 8dBi RFID一体式读写器

产品介绍:

高性能的UHF 超高频电子标签一体机,完全自主知识产权设计,结合专有的高效信号处理算法,在保持高识读率的同时,实现对电子标签的快速读写处理,可广泛应用于物流、车辆管理、门禁系统、防伪系统及生产过程控制等多种无线射频识别(RFID)系统。


产品特色:

空口协议:全面支持EPC C1G2、ISO18000-6B/C、GB/T29768-2013(可选配)等主流UHF RFID

空中接口协议

工作频率:860~868MHz / 902~928MHz(可以按不同国家或地区要求调整)

工作方式:以广谱跳频(FHSS)或定频发射方式工作

输出功率最高可达至33dBm(可调)

8dbi 天线配置,典型读取距离0-20 米

I/O 接口: 2 路光耦输入、1 路继电器输出

丰富的通讯接口(以太网,RS232,RS485,韦根)

提供动态连接库(DLL)及演示软件代码,支持二次开发


典型应用:

物流行业如集装箱作业管理、仓库盘点管理、货物调拨跟踪等;智能车辆管理如车辆稽查、海关通关、车证查验等;

防伪识别;生产自动化、零部件流程化管理等;电子门票查验及人员证卡查验等;

技术参数

物理参数

尺寸

228(长)*228(宽)*68(高)mm

外壳材料

ABS/ADC12 铝喷白

UHF RFID

协议

ISO/IEC18000-6C / IEC18000-6B /EPC C1Gen2


频率

GB,920MHz~925MHz、GB,840MHz~845MHz、FCC,902MHz~928MHz、

ETSI,865MHz~868MHz 、JP,916MHz~920MHz 可选

输出功率

≤33dBm

外部接口

RS232/RS485,选配网口、韦根 26/34 接口等多种用户接口

工作模式

广谱调频(FHSS)或定频,可软件设置

读写卡距离

读取距离 0-20m(与标签有关)

天线

8dbi 圆极化天线

工作环境

工作温度

-20 - +70°C

存储温度

-30 - +80°C

大气压力

86kPa~108kPa

湿度

5%-90% RH 无凝露

支持

文档

Demo 软件;API;开发指导和用户手册

接口说明

1

继电器 1 输出端口 R         OUT-R1

2

继电器 1 输出端口 L         OUT-L1

3

继电器 2 输出端口 R         OUT-R2

4

继电器 2 输出端口 L         OUT-L2

5

光耦 1 外部信号输入         IO-IN1

6

光耦 2 外部信号输入         IO-IN2

7

I/O 外部信号输入负极       IO-GND

8

RS485A 信号        RS485-A

9

RS485B 信号        RS485-B

10

GND       电源负极

11

VOUT     韦根输出 0

12

VOUT     韦根输出 1

屏蔽接地线

屏蔽接地线     屏蔽接地线

安装尺寸图:

1741854392611017



辐射方向图:



 17418544105698241741854435359078
